　　一、設備定義與科研定位

　　科研用水冷自動真空熱壓罐是面向高校實驗室、新材料研發院所開發的 小型精密壓力容器 ，集成真空脫氣、高溫加熱、恒壓保壓、程序水冷冷卻、全自動時序控制五大核心模塊，區別于量產工業大型熱壓罐，具備體積小巧、參數可調區間寬、控溫控壓精度高、冷卻速率可控、工藝曲線可存儲追溯等特點，專門用于碳纖維 / 玻纖復合材料、樹脂基體、發泡材料、陶瓷基、高分子薄膜、新型膠黏劑的小試樣固化、致密化、成型工藝試驗，實現小試工藝數據向量產設備精準平移。

　　二、整體設備結構組成

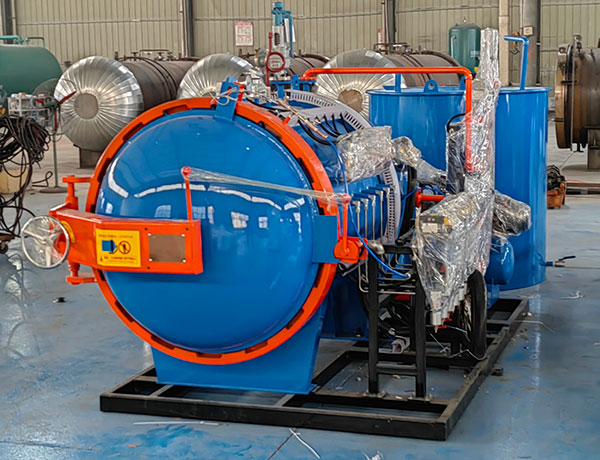

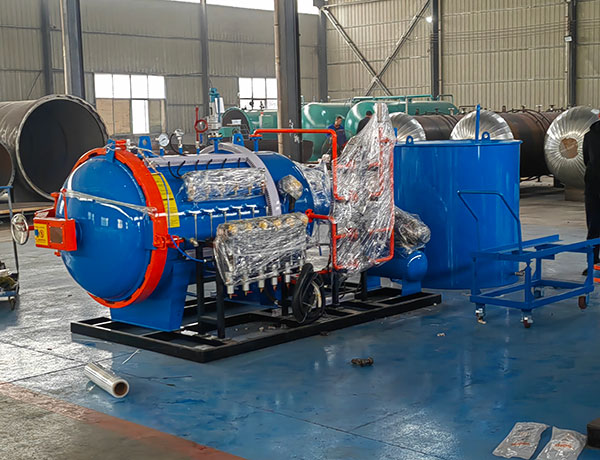

　　1. 承壓罐體主體（壓力容器標準）

　　罐體遵循 GB150 壓力容器規范制造，科研款多為臥式微型筒體，有效內徑 φ500~1000mm，容積 0.3~3m3，筒體采用 Q345R 壓力容器專用鋼板，內壁拋光防樹脂殘留、便于清潔換料；兩端標準橢圓形封頭降低應力集中，杜絕高溫高壓疲勞變形。

　　罐門采用電動快開鎖緊結構，搭配雙層硅膠充氣密封，密封耐高溫、真空不漏氣；罐體外包裹高密度保溫層，減少加熱能耗與外壁高溫燙傷風險；罐體夾層、循環風機電機、法蘭位置全部集成水冷回路，持續帶走熱量保護密封件與傳動部件。

　　2. 電加熱循環均溫系統

　　罐內后置風道布置不銹鋼電加熱管，搭配變頻循環風機強制熱風內循環，消除局部高溫死角；多點 PT100 溫度傳感器分布式測溫，罐內溫度均勻性控制在 ±1~±2℃。升溫速率 0.1~5℃/min 連續可調，適配樹脂慢速固化、梯度升溫等精細化科研試驗需求，最高工作溫度常規 200~300℃，高溫定制款可達 400℃以上。

　　3. 獨立真空系統（真空保壓核心）

　　配置雙級旋片真空泵 + 真空緩沖罐、真空過濾器、多路獨立真空抽氣接口，單臺設備可同時放置多組試樣獨立抽真空；極限真空≤-0.098MPa，真空閉環穩壓，自動補抽維持負壓恒定，抽走材料層間空氣、樹脂揮發小分子，避免試樣出現孔隙、分層缺陷。系統配備真空泄漏檢測、真空不足聯鎖保護，真空度實時數字顯示并記錄曲線，滿足新材料孔隙率對比試驗需求。

　　4. 恒壓加壓系統

　　以潔凈壓縮空氣 / 氮氣作為加壓介質，配置精密比例調壓閥、壓力變送器，壓力調控精度 ±0.01MPa，升壓、降壓速率 0~0.1MPa/min 無級可調；可完成負壓真空保壓、常壓靜置、正壓恒溫保壓分段時序運行，壓力超限時自動泄壓、聲光報警，配備安全閥雙重硬件防護，適配不同樹脂固化所需壓力區間（0~1.6MPa 科研通用）。

　　5. 一體化水冷自動冷卻系統（科研專用核心配置）

　　水冷系統是區分普通熱壓罐與科研水冷款的關鍵，由閉式冷水機組、循環水泵、U 型水冷換熱器、水路閥組、軟化水過濾裝置、斷水保護模塊組成，分為兩路冷卻回路：

　　1. 輔助水冷回路 ：持續冷卻循環風機軸承、罐門密封法蘭、真空泵，防止高溫老化失效，保障長時間連續試驗；

　　2. 工藝主冷卻回路 ：固化保溫工序完成后，PLC 自動開啟水冷換熱，熱風通過水冷換熱器快速換熱降溫，冷卻速率 0.5~3℃/min 精準可控，可設置階梯緩冷程序。

　　常規風冷冷卻降溫速度不可控、溫差沖擊大，易造成科研試樣開裂、內應力超標；水冷可平緩控溫，完美滿足材料熱應力、尺寸穩定性對比試驗，水路自帶斷水停機、超溫報警，缺水自動切斷加熱與加壓程序，杜絕干燒安全隱患。

　　6. PLC 全自動智能操控系統

　　搭載工業觸摸屏，全流程自動時序控制，可存儲 100 組以上自定義工藝配方，單套程序包含：抽真空→真空保壓→梯度升溫→恒溫加壓保壓→分段水冷緩冷→泄壓破除真空→罐門解鎖完整工序，一鍵啟動無人值守運行。

　　實時同步采集溫度、壓力、真空度、冷卻水溫、水路流量多維度數據，自動生成歷史曲線并本地存儲，支持 U 盤導出用于科研論文、試驗報告數據追溯；配備手動 / 自動無擾切換，調試階段可單獨控制加熱、真空、加壓、水冷各部件，極限參數摸索操作便捷。整機內置多重安全聯鎖：罐門未鎖緊禁止升溫加壓、罐內有余壓無法開門、真空不足不允許升壓、水路斷水立即停機、超溫超壓自動泄壓降溫。

　　三、完整工作工藝流程（科研標準程序）

　　1. 裝料密封：將鋪好真空袋的試樣放入罐內，關閉罐門并自動鎖緊充氣密封；

　　2. 真空脫氣：系統啟動真空泵抽取罐內與試樣真空，達到設定負壓后進入真空保壓階段，排出層間空氣與揮發物；

　　3. 梯度升溫：熱風循環加熱，按設定速率緩慢升溫至樹脂固化溫度；

　　4. 恒溫恒壓保壓：自動通入壓縮空氣升壓，同步維持溫度、壓力、真空度穩定，完成材料固化致密化；

　　5. 自動水冷緩冷：保溫保壓周期結束，程序自動切換水冷回路，可控速率階梯降溫，消除試樣熱應力；

　　6. 泄壓出料：溫度降至安全區間后緩慢泄壓，真空系統自動破除負壓，壓力歸零解鎖罐門，取出試樣完成一組試驗。

　　四、科研水冷款核心優勢

　　1. 冷卻精度適配材料研發 ：閉式水冷降溫速率可控，避免風冷驟冷導致試樣變形、裂紋，精準研究不同冷卻工藝對復合材料力學性能、收縮率的影響，試驗數據重復性高；

　　2. 設備使用壽命更長 ：持續水冷保護風機、密封、真空泵等易損部件，高溫工況下不易老化，實驗室長期高頻間歇試驗故障率低；

　　3. 多參數協同精準控制 ：溫度、壓力、真空、水冷四路獨立閉環調節，可自由組合多組對比工藝，快速篩選新材料、新樹脂最優成型參數；

　　4. 小型化占地小 ：科研微型罐體適配實驗室室內擺放，無需大型土建基礎，水電接入簡單；

　　5. 全流程數據可追溯 ：完整記錄每一組試樣溫、壓、真空、冷卻曲線，滿足高校課題、企業研發項目存檔要求；

　　6. 安全等級高 ：壓力容器正規資質，水冷斷水、超溫、超壓、余壓多重聯鎖，實驗室操作風險大幅降低。

　　五、主要應用科研場景

　　1. 碳纖維、玻璃纖維、玄武纖維復合材料試樣固化成型；

　　2. 環氧樹脂、酚醛樹脂、熱塑性樹脂基體工藝配方研發；

　　3. 輕質發泡復合材料、夾層結構板材小試定型；

　　4. 功能薄膜、絕緣高分子材料高溫真空致密化試驗；

　　5. 航空、新能源、體育器材新材料小批量試樣打樣；

　　6. 不同升溫、保壓、冷卻工藝對比正交試驗，優化量產生產線工藝參數。

　　六、日常維護要點

　　1. 水冷系統定期更換軟化水，清理水路過濾器，防止水垢堵塞換熱器，每月檢查斷水保護傳感器；

　　2. 真空系統定期更換真空泵油，清理真空管路過濾器，避免樹脂揮發物污染泵體；

　　3. 罐門充氣密封膠條定期清潔，高溫試驗頻次高時半年更換一次；

　　4. 每年對壓力、溫度、真空儀表統一校準，保證試驗數據精準；

　　5. 保溫層破損及時修補，減少水冷系統負荷、節約能耗。
